Автоматическая линия стабилизации перемещения готовой продукции в ящиках
(с использованием Elevator, Octopus 1845S)

Технические требования:

  • Продукт в гофроящиках
    Вес сформированного ряда до 800 кг
    Производительность до 60 паллет в час
    Поддон 800х1200 мм
Реализация

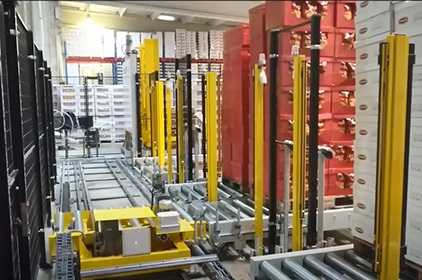

Линия начинается с укладки ящика на поддон с помощью человеческого фактора. При необходимость эта зона может быть легко адаптирована для подключения роботов. Вся инфраструктура сконфигурирована таким образом что адаптация будет очень быстрой и недорогой!

В линии интегрирован магазин поддонов с 2-мя очередями поддонов. В одной кассете помещается 45 поддонов – в 3 стопках поддонов суммарно может находиться 45 поддонов.

Поддон автоматически подаётся по инфраструктуре с шаттлом оператор. После чего оператор укладывает ящики на поддон и когда поддон полный, нажимает на кнопку в своей рабочей зоне и оповещает центральный контроллер машины на базе, что товар готов к отгрузке.

implement__slider-img
РОЛИКОВЫЙ КОНВЕЙЕР VP с узлом центрирования
  • Технические характеристики
  • Длина 2200 мм
  • Ширина 1000 мм
  • Высота 750 мм
  • Макс. нагрузка на поддон1500 кг
  • Диаметр роликов 90 мм
  • Мотор SEW
  • Редуктор SEW
  • Датчики SICK / LEUZE
  • Цепной привод
  • Реверсивный
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
Т-МОБИЛЬНЫЙ 2+2 СЭНДВИЧ-РОЛИКОВЫЙ КОНВЕЙЕР
  • Технические характеристики
  • Длина 1500 мм
  • Ширина 1100 мм
  • Высота 400 / 750 мм
  • Макс. нагрузка 1500 кг
  • Мотор SEW
  • Редуктор SEW
  • Датчики SICK / LEUZE
  • Реверсивный
  • Цепной привод
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
РЕЙКИ ДЛЯ Т-МОБИЛЬНОГО КОНВЕЙЕРА
  • Технические характеристики
  • Длина 31000 мм
implement__slider-img
РОЛИКОВЫЙ КОНВЕЙЕР VP
  • Технические характеристики
  • Длина согласно макету
  • Ширина 1000 мм
  • Высота 750 мм
  • Макс. нагрузка на поддон 1500 кг
  • Диаметр роликов 90 мм
  • Мотор SEW
  • Редуктор SEW
  • Датчики SICK / LEUZE
  • Цепной привод
  • Реверсивный
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
РОЛИКОВЫЙ КОНВЕЙЕР VP для MP 15
  • Технические характеристики
  • Длина согласно макету
  • Ширина 1000 мм
  • Высота 750 мм
  • Макс. нагрузка на поддон 800 кг
  • Диаметр роликов 90 мм
  • Мотор SEW
  • Редуктор SEW
  • Датчики SICK / LEUZE
  • Цепной привод
  • Реверсивный
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
МАГАЗИН ПУСТЫХ ПОДДОНОВ МР15
  • Технические характеристики
  • Пневматика FESTO / SMC
  • Мотор SEW
  • Редуктор SEW
  • Датчики SICK / LEUZE
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
ПОВОРОТНАЯ ПЛАТФОРМА OBP
  • Технические характеристики
  • Диаметр согласно макету
  • Макс. нагрузка на поддон 1500 кг
  • Ролики Interrol
  • Высота конвейера 750 мм
  • Редуктор SEW
  • Мотор SEW
  • Диаметр роликов 90 мм
  • Цепной привод
  • Реверсивный
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
РОЛИКОВЫЙ КОНВЕЙЕР VP для MP 15
  • Технические характеристики
  • Длина согласно макету
  • Ширина 1000 мм
  • Высота 750 мм
  • Макс. нагрузка на поддон 800 кг
  • Диаметр роликов 90 мм
  • Мотор SEW
  • Редуктор SEW
  • Датчики SICK / LEUZE
  • Цепной привод
  • Реверсивный
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
ВЫСОКОПРОДУКТИВНЫЙ АВТОМАТИЧЕСКИЙ ОБМОТЧИК ПОДДОНОВ OCTOPUS 1845S Speed-Up
  • Технические характеристики
  • Общее описание Автоматическая машина для упаковки поддонов
  • Продукт Гофроящик з мясными изделиями
  • Длина хв. 1200 мм, макс. 1200 мм
  • Ширина макс. 1000 мм
  • Высота макс. 2000 мм
  • Вес макс. N / A кг
  • Вид паллетизации Слои, автоматическая паллетизация
  • Над паллетизацией Все стороны N / A мм
  • Под паллетизацией Все стороны N / A мм
  • Высота конвейеров N / A мм
  • Скорость конвейеров N / A м / хв
  • Ориентация поддонов Короткая сторона L eading
  • Передача нагрузки Макс. +/- Н / А мм от центра конвейера
  • Заказ поддонов V большие размеры непрерывно
  • Номинальная мощность линии 60-70 паллет / ч
  • Требование об избыточной мощности Н / А% Ref. высота нагрузки, 2000 мм
  • Количество обертки 30
  • Способ обертывания Двойное обертывание сверху
  • Высота потолка N / A мм, самая низкая в области, где установлено оборудование
  • Размеры маршрута / размер дверей N / A мм x N / A мм
  • Напряжение питания 3 x 400VAC 50Hz + N + PE
implement__slider-img
АПЛИКАТОР APL35S
  • Технические характеристики
  • Размер этикетки А6
  • Двусторонняя технология нанесения
  • Обмен данными Ethernet / Profinet
  • Фотоэлемент выявления продукта
  • Сканер штрих-кода на подушке
  • Тормоз при размотке
  • Механическая регулировка высоты машины
  • Прикладной уплотнитель этикеток
  • Детектор низкого уровня для расходных материалов
  • Соответствующая часть программного обеспечения
implement__slider-img
ВЕРТИКАЛЬНЫЙ ЭЛЕВАТОР И ШАХТА ЛИФТА
  • Технические характеристики
  • Длина согласно макету
  • Ширина 1100 мм
  • Высота подъема 3500 мм
  • Макс. нагрузка на поддон 1500 кг
  • Диаметр роликов 90 мм
  • Мотор SEW
  • Редуктор SEW
  • Датчики Согласно конфигурации
  • Цепной привод
  • Реверсивный
  • Жесткая рама, крашеная сталь
  • Опоры, регулируемые, с завинчиванием ног
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения
implement__slider-img
ОГРАНИЧИТЕЛЬ РАЗГРУЗКИ С СЕНСОРОМ
  • Технические характеристики
  • Устанавливается к конвейерам и защищает их от повреждений в случае наездов разгрузчиками
implement__slider-img
ЗАЩИТНОЕ ОГРАЖДЕНИЕ TROAX
  • Технические характеристики
  • Высота 2 м
  • Двери с предохранительными микровыключателями и защитными замками
  • Кнопки аварийной остановки, расположенные на шкафу управления и двери
  • Датчики безопасности на входном и выходном конвейере
  • Уровень защиты по европейским стандартам
implement__slider-img
ЭЛЕКТРИЧЕСКИЙ ШКАФ УПРАВЛЕНИЯ
  • Технические характеристики
  • Электрокабинет RITTAL
  • Панель оператора для конвейерной системы
  • PLC SIEMENS S7
  • Дисплей SIEMENS
  • Переключатели и ключи Telemecanique
  • Терминалы Weidmüller, Рhoenix
  • Частотные преобразователи Mitsubishi
  • Модуль безопасности SICK / Pepperl+Fuchs
  • Соответствующая часть электрооборудования в электрическом шкафу
  • Соответствующая часть программного обеспечения

Готовые поддоны забирает тот самый шаттл, который привозил пустые поддоны с магазина поддонов, и отправляет сформированный поддон в зону стабилизации.

Согласно предварительных расчетов наших инженеров для продуктивной работы нужны 2 отдельных шаттла, которые обеспечивают нужную производительность. Данные шаттлы обладаю особой конструкцией - мы их называем Т-МОБИЛЬНЫЙ 2 + 2 СЕНДВИЧ-роликовый конвейер. Особая конструкция заключается в наличии двух уровней.

Нижний роликовый транспортер перевозит пустые поддоны, а верхний полные. Пустой поддон попадает на верхний 750 мм за счет того, что в шаттл интегрирована гидравлическая система подъёма.

В данном проекте зона стабилизации состоит с высокопродуктивного паллетообмотчика кольцевого типа – данная машина является лидером в своей отрасли и не имеет достойных конкурентов, как по производительности, так и по долговечности эксплуатации.

offer-itmr-img
offer-itml-img

После того как поддон будет качественно упакован, мы наклеиваем этикетку необходимого формата и отправляем на другой этаж для выгрузки с помощью лифта. Обратите внимание, что шахта лифта произведена из специальной сетки, что значительно упрощает строительные работы и экономит средства на приобретение строительных материалов.

Для нас в этом всем процессе очень важна безопасность вашего персонала и целостность оборудования. Для этого мы защитили весь периметр рабочего участка специальными мощными защитными ограждениями от мирового производителя Troax и использовали электромеханические замки, которые блокируют работу линии при открывании двери. Также использовали защитные световые барьеры последнего поколения Sick.

А тележки (шатлы) оснащены специальным лазерным устройством наведения для мгновенного отслеживания местоположения оборудования. Также лазерная система предотвращения столкновений 360o 0,5 м вокруг.

Система безопасности запрограммирована и синхронизирована со всеми зонами безопасности. Если одна зона безопасности прервана, Т-конвейер продолжит свою работу, войдя в эту зону с половинной скоростью. При выходе из этой области, восстановит нормальную скорость.
